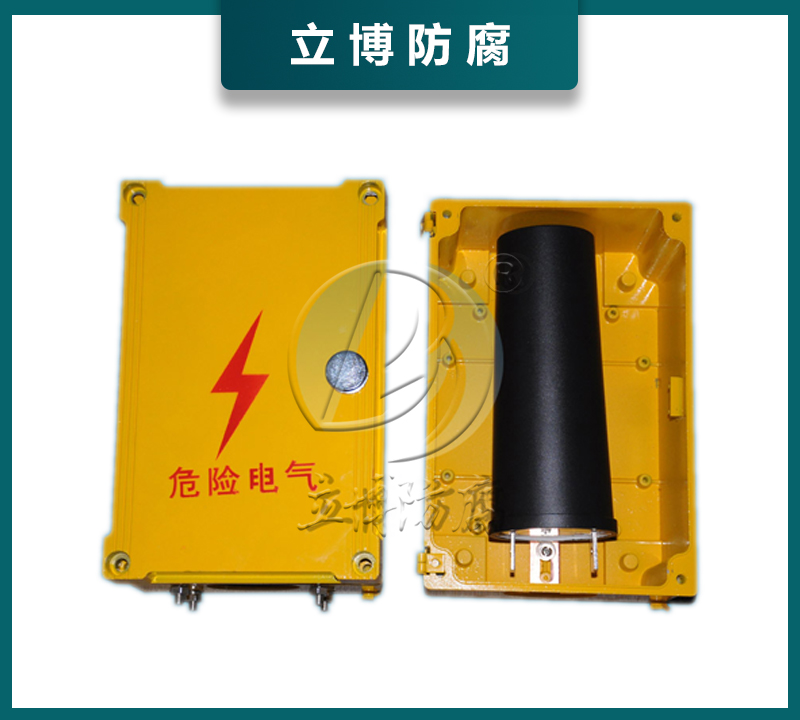

固态去耦合器
通常采用的电磁干扰解决方法是在管道上安装排流装置,排流装置可以有效的解决电磁干扰问题,将管道电位限制在可靠的水平。但现有的排流装置也存在一定的问题,比如只能耐受幅值比较小的电磁干扰,不能解决直击雷电流、感应雷电流等强能量的干扰。固态去耦合器能很好解决高压线路的故障接地短路电流、高压线路上端避雷线遭雷击的接地引入电流、火车通过铁路时产生的杂散电流。本产品可防护由以上情况产生的过电压或过电流对管道阴极保护的影响,防止管道因电磁干扰而加重腐蚀,对管道设备起到有效的保护作用。
详细介绍

随着埋地钢质管道阴极保护技术使用的越来越广泛,阴极保护系统的稳定性也备受关注。但现实生产生活中,电磁干扰无处不在,电磁干扰对管道阴极保护系统的影响也同样存在。因为电磁干扰造成阴极保护功能失效、加快腐蚀、损坏外加电流设备的事例屡见不鲜,所以解决干扰问题就成为阴极保护系统中非常重要的问题之一。通常采用的电磁干扰解决方法是在管道上安装排流装置,排流装置可以有效的解决电磁干扰问题,将管道电位限制在可靠的水平。但现有的排流装置也存在一定的问题,比如只能耐受幅值比较小的电磁干扰,不能解决直击雷电流、感应雷电流等强能量的干扰。固态去耦合器能很好解决高压线路的故障接地短路电流、高压线路上端避雷线遭雷击的接地引入电流、火车通过铁路时产生的杂散电流。本产品可防护由以上情况产生的过电压或过电流对管道阴极保护的影响,防止管道因电磁干扰而加重腐蚀,对管道设备起到有效的保护作用。

二、引用标准

IEC61643.1-2005《连接低压配电系统的电涌保护器 第1部分:性能要求和试验方法》
NACE RP0177《减轻交流电和雷电对金属构筑物和腐蚀控制系统影响的措施》
GB18802.1-2002/IEC61643-1《低压配电系统的电涌保护器(SPD)第1部分:性能要求和试验方法》
GB/T19271.1《雷电电磁脉冲的防护第一部分:通则》
GB50057《建筑物防雷设计规范》
GB50251《输气管道工程设计规范》
GB50253《输油管道工程设计规范》
GB4208《外壳防护等级(IP代码)》
SY/T0032-2000 《埋地钢制管道交流排流保护技术标准》

三、性能参数


序号

项目

技术参数

1

直流启动电压(1mA)

-2.0V/+2.0V

2

交直流排流电流额定值

50A

3

标称放电电流

100kA8/20μs

4

最大放电电流

200kA8/20μs

5

泄漏电流

10μA

6

交流阻抗

<0.01Ω

7

冲击导通电压

2200V1.2/50μs

8

故障电流

AC-rms/工频/30周波)≥3500A

9

响应时间

1ns

10

工作温度

-45+60

四、技术规格


规格

安装形式及位置

埋地/地表

防爆类型

防爆

外壳防护等级

IP65

外壳材料

合金

外壳防腐

喷塑

内部结构三防

防潮、防盐雾、防细菌



内部大电流连接电缆

AGG-10kV硅橡胶高压电缆

电压等级

10kV

绝缘层

绝缘电阻≥100MΩ

单芯多股绞合铜导线

25mm²



五、安装说明
1、将产品一端连接在管道上,一端连接在接地网上,接地网的接地电阻值应控制在4欧姆之内。
2、本产品可采用防爆箱结构,直接安装在防爆环境里。
3、本产品采用密封结构,可安装在潮湿的地方。
